تجــارب حــول جمـل ميكــانيكيــة وتمثيــل الأفعــال

المتبــادلة بيــن جملتيــن ميكــانيكيتــين

تجربة:
الأدوات المستعملة: ربيعة(دينامو)، مسطرة، نابض مرن.
بروتوكول التجربة:

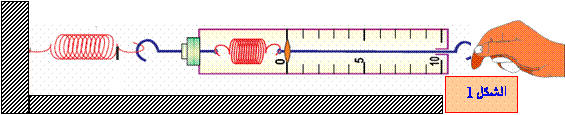

نحقق التركيب الممثل على الشكل 1 ثم ننشئ مخطط أجسام متأثرة للجمل: (النابض، الربيعة، اليد)




2- نثبت إحدى نهايتي النابض بحامل ونربط نهايته الحرة بدينامو متر ثم نطبق قوة على النهاية الحرة باستعمال الربيعة.
نقيس القوة المطبقة على الربيعة فنجدها 20 نيوتن.
نوصل النابض بربيعتين من نهايتيه كما يوضحه الشكل (2) فنقيس القوة المطبقة من كل جهة فنجدها 20 نيوتن.

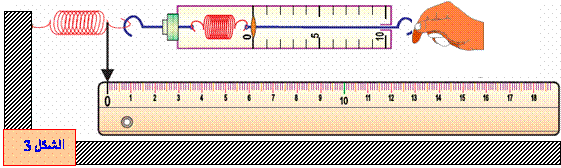

3- ننجز جدولا لقيم القوة المطبقة على النابض بدلالة الزيادة في طول النابض

3.0
2.5
2.0
1.5
1.0
0.5
0
قـــــــــيمة الــــقوة المطبقة F(X)
7.2
6.1
4.8
3.5
2.3
1.2
0
الزيادة في طول الــنابضX (cm)
0.4
0.4
0.4
0.4
0.4
0.4

الــــــــــــــــــــنسبةF/X
الملاحظة: نلاحظ أن النسبة F/X = 0.4
النتيجة: ثابت F/X = K = أي أن F=K.X
القوة المطبقة = ثابت المرونة . استطالة النابض.
3- نرسم المنحنى البياني الذي يعطي قيمة القوة المطبقة F بدلالة الزيادة في الطول x
1 N  1 cm
1cm  1cm
